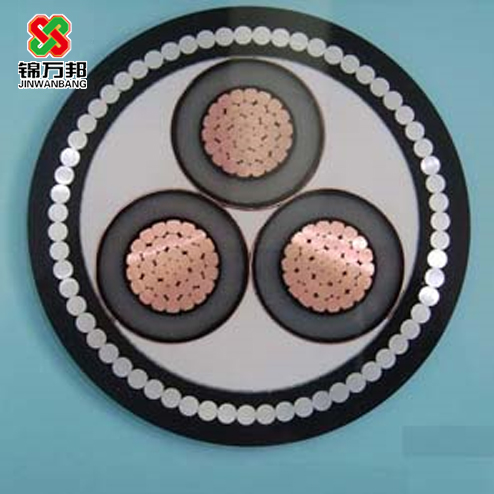

35KV及以下交聯電力電纜ZR-YJVD22 WL-YJE YJV22
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
執行標準：
本產品按GB12706.1、GB12706.3設計制造。
阻燃交聯聚乙烯J緣電力電纜按企業標準制造，其中阻燃特性符合GB18380規定要求。
低煙低鹵、低煙無鹵阻燃交聯聚乙烯J緣電力電纜按企業標準制造、其中阻燃特性符合GB18380和IEC754-2的規定要求。
用途：
本產品適用于35KV及以下電力輸配電系統中、供輸配電能之用。廣泛用于電力、建筑、工礦、治金、石油、化工、交通等部門，已完全替代了油浸紙J緣電力電纜和部分替代聚氯乙烯J緣電力電纜。
使用特性及主要技術性能：
1、 額定電壓U0/U分為0.6/1KV、1.8/3KV、3.6/6KV、6/6KV、6/10KV、8.7/15KV、12/20KV、21/35KV、26/35KV。
2、 導體長期允許的高工作溫度為90度，短路時（長持續時間不超過5秒），電纜導體的高溫度不超過250度。
3、 導體直流電阻符合GB/T3956的規定。
4、 敷設時的環境溫度不低于0度，低于0度時應先加熱，小彎曲半徑不小于電纜外徑的15倍。
5、 電纜敷設不受落差限制。
6、 工頻電壓試驗：U0為3.6KV及以下電纜：2.5 U0+2KV/5min不擊穿，U0為3.6K及上電纜：2.5 U0/5min不擊穿。
7、 局部放電實驗：U0為1.8KV以上和18KV及以下時1.5 U0下放電量不大于20PC；U0為18KV以上，1.5 U0下放電量不大于10PC。
8、 阻燃特性：阻燃電纜能經受GB18380規定的成束燃燒試驗。低煙低鹵阻燃電纜能經受GB18380規定的成束燃燒試驗，且燃燒時煙濃度應符合GB18380的規定，燃燒析出氣體中HCL含量應≤100mg／g,并符合IEC754-1的要求。低煙無鹵阻燃電纜能經受GB18380規定的成束燃燒試驗、且燃燒時的煙濃度應符合GB18380的規定，燃燒析出氣體水溶液的PH值≥4.3，導電率≤10μs/mm并符合IEC754-2的要求。
型號 | M稱 |
YJV UJLV | 銅芯或鋁芯交聯聚乙烯J緣聚氯乙烯護套電力電纜 |
YJV UJLV | 銅芯或鋁芯交聯聚乙烯J緣聚乙烯護套電力電纜 |
YJV22 UJLV22 | 銅芯或鋁芯交聯聚乙烯J緣銅帶鎧裝聚氯乙烯護套電力電纜 |
YJV23 UJLV23 | 銅芯或鋁芯交聯聚乙烯J緣銅帶鎧裝聚乙烯護套電力電纜 |
YJV32 UJLV32 | 銅芯或鋁芯交聯聚乙烯J緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV33 UJLV33 | 銅芯或鋁芯交聯聚乙烯J緣細鋼絲鎧裝聚乙烯護套電力電纜 |
YJV42 UJLV42 | 銅芯或鋁芯交聯聚乙烯J緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV43 UJLV43 | 銅芯或鋁芯交聯聚乙烯J緣粗鋼絲鎧裝氯乙烯護套電力電纜 |
ZR-YJV ZR-YJLV | 銅芯或鋁芯交聯聚乙烯J緣聚氯乙烯護套阻燃電力電纜 |
ZR-YJV22 ZR-YJLV22 | 銅芯或鋁芯交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-YJV32 ZR-YJLV32 | 銅芯或鋁芯交聯聚乙烯J緣細鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-YJV42 ZR-YJLV42 | 銅芯或鋁芯交聯聚乙烯J緣粗鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-YJVD ZR-YJLVD | 銅芯或鋁芯交聯聚乙烯J緣聚氯乙烯護套低煙低鹵阻燃電力電纜 |
ZR-YJVD22 ZR-YJLVD22 | 銅芯或鋁芯交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套低煙低鹵阻燃電力電纜 |
ZR-YJVD32 ZR-YJLVD32 | 銅芯或鋁芯交聯聚乙烯J緣細鋼絲鎧裝聚氯乙烯護套低煙低鹵阻燃電力電纜 |
ZR-YJVD42 ZR-YJLVD42 | 銅芯或鋁芯交聯聚乙烯J緣粗鋼絲鎧裝聚氯乙烯護套低煙低鹵阻燃電力電纜 |
WL-YJE WL-YJLE | 銅芯或鋁芯交聯聚乙烯J緣聚烯烴護套低煙無鹵阻燃電力電纜 |
WL-YJE23 WL-YJLE23 | 銅芯或鋁芯交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜 |
WL-YJE33 WL-YJLE33 | 銅芯或鋁芯交聯聚乙烯J緣細鋼絲鎧裝聚烯烴護套低煙無鹵阻燃電力電纜 |
WL-YJE43 WL-YJLE43 | 銅芯或鋁芯交聯聚乙烯J緣粗鋼絲鎧裝聚烯烴護套低煙無鹵阻燃電力電纜 |
